ST1000DX001-1NS162 SSHD不认盘恢复成功案例

客户:贵州一客户

日期：2017.12.30

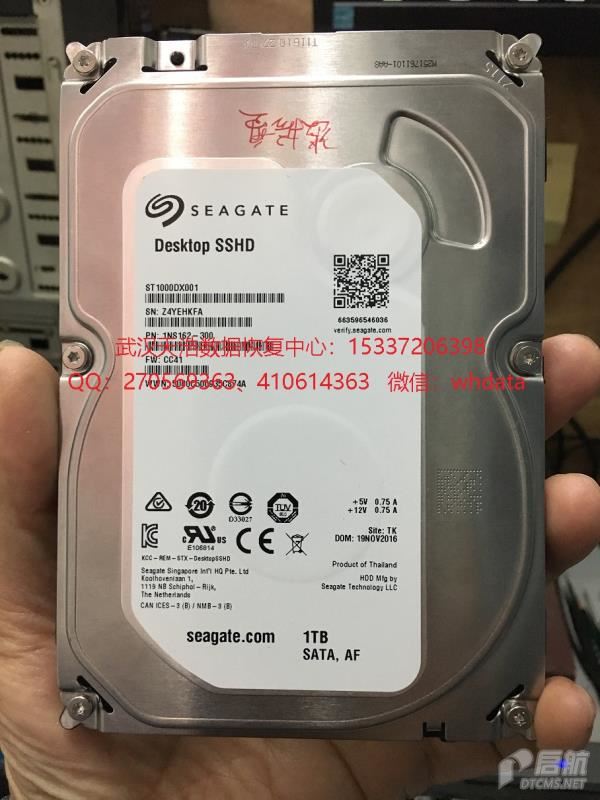

硬盘型号：ST1000DX001--1NS162     SN：Z4YEHKFA      FW：CC41      电路板号：100731495

故障现象：硬盘通不认盘，这种是固混盘，里面有很多套用友帐套的数据在里面，客户硬盘坏了之后，通过网络搜索，发现我们公司之前有过同样的成功案例，联系上我们确认之后 ，就直接坐动车来到武汉，要求我们尽快恢复。

解决方案：收到硬盘后，接到专业的数据恢复工具PC-3000 UDMA Express上，通电检测发现，终端信息如下：

Spin issued

TCC:0016

Rst 0x40M
Servo Processor Is Reset.

   SOC PSM Mode =    0001      Atomic
   SOC PSM Command = 0000      Flash Read
   SOC PSM Status =  0001      ECC Error

Clump Parametrics:
                    Clump = 0040
                 DataType = 001A
                 ModeFlag = 01
               EraseCount = 000074C3
           EraseFailCount = 00
         ProgramFailCount = 00
            WeakReadCount = 1F
    UncorrectableECCError = 07

---SOC PSM Command History---
 Cmd#/PsmCmd    Clump     Offset     Length     LbaMid     LbaLow   LbaBits39To32 Options   Status    DestClump  DestOffset
     0000       0040       0F80       0009       8000       0810       0000       C000       0001       C207       AF6B

     0900       0040       0F80       0009       8000       0810       0000       C000       0001       C207       AF6B

     0800       019A       0010       0008       8000       175A       0000       C000       0080       C207       AF6B

     0700       0015       0000       0800       8000       0000       0080       C000       0080       C207       AF6B

     0601       01A0       06D0       0010       0000       0000       0000       C000       0080       C207       AF6B

Flash Statistics:
BridgePSMDriverID = 0x0006
FlashID ECA7 947E 64C4
Flash Manufacturer: Samsung
Flash Capacity = 00008 GB MLC
Combo Mode

NumberOfClumps =    0x0800
LBAsPerCluster =    0x0010
LBAsPerClumpMLC =    0x2000
LBAsPerClumpSLC =    0x1000
ClustersPerClumpMLC =    0x0200
ClustersPerClumpSLC =    0x0100
DefragClumpThresholdInSectors =    0x1000
UserSLCMaxSizeInClumps =           0x0300
NumberOfPotentiallyWrittenClusters =    0x0004
DefectListRevisionKey         0x0002
SLC Clumps                    0x0342

 SIM Error 101F LBA 0000000000000000 FD 08424093
 RW Error 00000000
Table Recovery Faked and Completed
6Gb Max Speed lowered to 3Gb for Intel bug
Send Status: COMRESET seen
通过固件分析、处理，最后硬盘正常认盘，DE镜像，成功恢复客户的所有用友数据库文件及其它工作数据！
