上海同行ST500LM000 SSHD不认盘恢复成功案例！

客户：上海一数据恢复中心

日期：2017.7.26

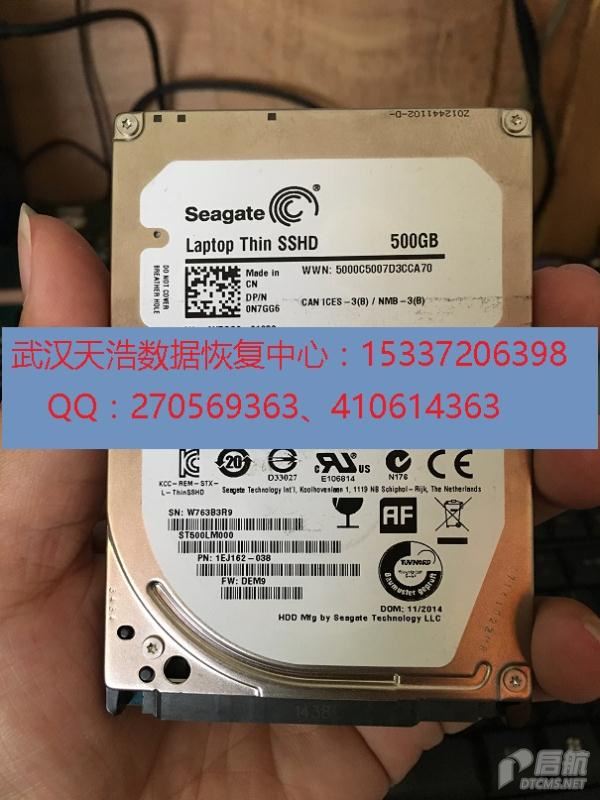

硬盘型号：ST500LM000-1EJ162     SN：W763B3R9     FW：DEM9

故障现象：通电后，硬盘指示灯正常但不起转，同行更换了相同的电路板仍然一样。

解决方案：这种希捷盘电路板上有一个8G的SSD，是目前市面上比较常见的一种固混盘，这种通电不转是这种盘比较常见的通病。收到硬盘后，接到数据恢复工具PC-3000 UDMA Express上，通电硬盘不认盘，终端信息如下：

Rst 0x40M
Servo Processor Is Reset.
(P) SATA Reset
 ERROR: Flash Led 9C2A - ALF-SetupForComboMode Failed - Invalid Mode
   Clump:  FE55
   Combo Mode Bit:  0002
Clump Parametrics:
                    Clump = 0130
                 DataType = 0000
                 ModeFlag = 01
               EraseCount = 000085F6
           EraseFailCount = 00
         ProgramFailCount = 00
            WeakReadCount = 00
    UncorrectableECCError = 00
---SOC PSM Command History---
 Cmd#/PsmCmd    Clump     Offset     Length     LbaMid     LbaLow   LbaBits39To32 Options   Status    DestClump  DestOffset
     0001       0130       1720       0000       0000       0020       0000       C000       0080       C207       D6EC
     0801       0130       1700       0020       0000       0000       0000       C000       0080       C207       D6EC
     0701       00C5       0060       0008       8000       185A       0000       C000       0080       C207       D6EC
     0601       00C5       0040       001A       8000       1864       0000       C000       0080       C207       D6EC
     0500       0065       0040       001A       8000       1864       0000       C000       0080       C207       D6EC
Flash Statistics:
BridgePSMDriverID = 0x0009
FlashID 98D7 8493 72D7
Flash Manufacturer: Toshiba19nm
Flash Capacity = 00008 GB MLC
Combo Mode
NumberOfClumps =    0x0400
LBAsPerCluster =    0x0020
LBAsPerClumpMLC =    0x4000
LBAsPerClumpSLC =    0x2000
ClustersPerClumpMLC =    0x0200
ClustersPerClumpSLC =    0x0100
DefragClumpThresholdInSectors =    0x2000
UserSLCMaxSizeInClumps =           0x0180
NumberOfPotentiallyWrittenClusters =    0x0002
DefectListRevisionKey         0x0002
SLC Clumps                    0x01A7
 ActiveClumpInfo
   Active Journal             Clump 0130   Offset 1720
   Active Anchor              Clump 0001   Offset 1B20
   DType 0000   Read Cache          Clump 03B8   Offset 0000
   DType 0001   Read Boot           Clump 03C0   Offset 0000
   DType 0008   Dirty Write Cache   Clump 0119   Offset 0000
   DType 0009   Dirty Boot          Clump 011B   Offset 0000
   DType 0011   Clean Write Cache   Clump 0120   Offset 0000
   DType 0012   Clean Boot          Clump 0093   Offset 0000
   DType 001A   SIM                 Clump 00C5   Offset 0080

处理固件后硬盘认盘，再镜像，成功恢复客户的几乎全部数据！
